La jauge Pirani active (APG200) convient à tous les marchés du vide, qu’il s’agisse d’instruments analytiques qui peuvent tirer parti de la taille réduite et des sorties flexibles, de semi-conducteurs pour lesquels les nouvelles interfaces et les anneaux lumineux permettent une meilleure maintenance des systèmes, ou de recherche et développement pour lesquels l’indication de la pression locale permet de contrôler les expériences loin des interfaces principales.
Les jauges à magnétron inversé actif (AIM200) fournissent des mesures précises dans une plage de vide allant de 1 x 10-2 à 1 x 10-9 mbar. Cette jauge est robuste et fiable dans une large gamme d’applications, allant des instruments scientifiques aux processus industriels.
La jauge AIM200 est une tête de jauge à magnétron inversé et un contrôleur de jauge combinés en une seule unité compacte. Elle se caractérise par un champ magnétique externe très faible, associé à un mécanisme de frappe amélioré, ce qui la rend idéale pour une utilisation avec des instruments analytiques sensibles ou dans des applications où la jauge doit être montée à proximité d’équipements sensibles.
Le manomètre à large gamme (WRG200) offre la possibilité de mesurer la pression à un seul port dans une gamme allant de l’atmosphère à 10-9 mbar, couvrant non seulement le pompage initial de la chambre, mais aussi les pressions du processus en une seule fois.
La jauge WRG200 est robuste et fiable dans une large gamme d’applications allant des instruments scientifiques aux semi-conducteurs et aux processus industriels, car elle utilise les dernières technologies de filament pirani et de cathode froide. Le WRG est une jauge tout-en-un qui vous permet de passer automatiquement du capteur de vide grossier au capteur de vide poussé. Son faible champ magnétique parasite garantit l’absence d’interférences avec le milieu environnant.
La jauge de vide à convection linéaire active (APGX-H) possède une large plage de mesure allant de 1333 à 3 x 10-4 mbar. L’utilisation de la technologie de convection garantit le maintien de la précision et de la sensibilité jusqu’au sommet de la plage de pression, contrairement aux jauges Pirani conventionnelles, qui perdent de leur précision au-delà de 100 mbar. Le manomètre est compact et peut être monté dans n’importe quelle orientation, ce qui simplifie l’installation dans les endroits où l’espace est limité.
La jauge d’ions active (AIGX) est une jauge d’ions active compacte avec deux filaments d’iridium revêtus d’yttrium, une large plage de mesure de 6,6 x 10-2 à 6,6 x 10-10 mbar, et une sortie linéaire de 1 volt/décade. L’AIGX incorpore tous les avantages du concept de jauge active standard de l’industrie, avec une électronique intégrée et un tube remplaçable. La jauge est dotée d’un dispositif de dégazage et comprend des caractéristiques qui protègent et prolongent la durée de vie des filaments. L’AIGX bénéficie d’émissions extrêmement faibles de particules chargées, ce qui en fait un excellent choix pour les processus où le bruit de fond n’est pas souhaitable.
La jauge à cathode chaude active à large gamme (WRH) permet de mesurer de l’atmosphère à 10-10 mbar avec une seule jauge, avec précision et répétabilité. La jauge WRH utilise deux méthodes de mesure (bayard-alpert et pirani) dans un seul boîtier, vous offrant tout ce dont vous avez besoin pour mesurer et contrôler votre système. Avec une sortie analogique et RS485 disponible via le connecteur D-SUB, 2 relais intégrés et un étalonnage facile, le contrôle et la surveillance sont simples.
Le logiciel fourni vous permet de suivre et d’enregistrer facilement les performances de votre système et d’ajuster le comportement de la jauge, par exemple en réglant les points de consigne ou en modifiant l’échelle de sortie. Cette jauge est le compagnon idéal pour de nombreuses applications, des instituts de R&D à la spectrométrie de masse haut de gamme en passant par l’industrie générale.

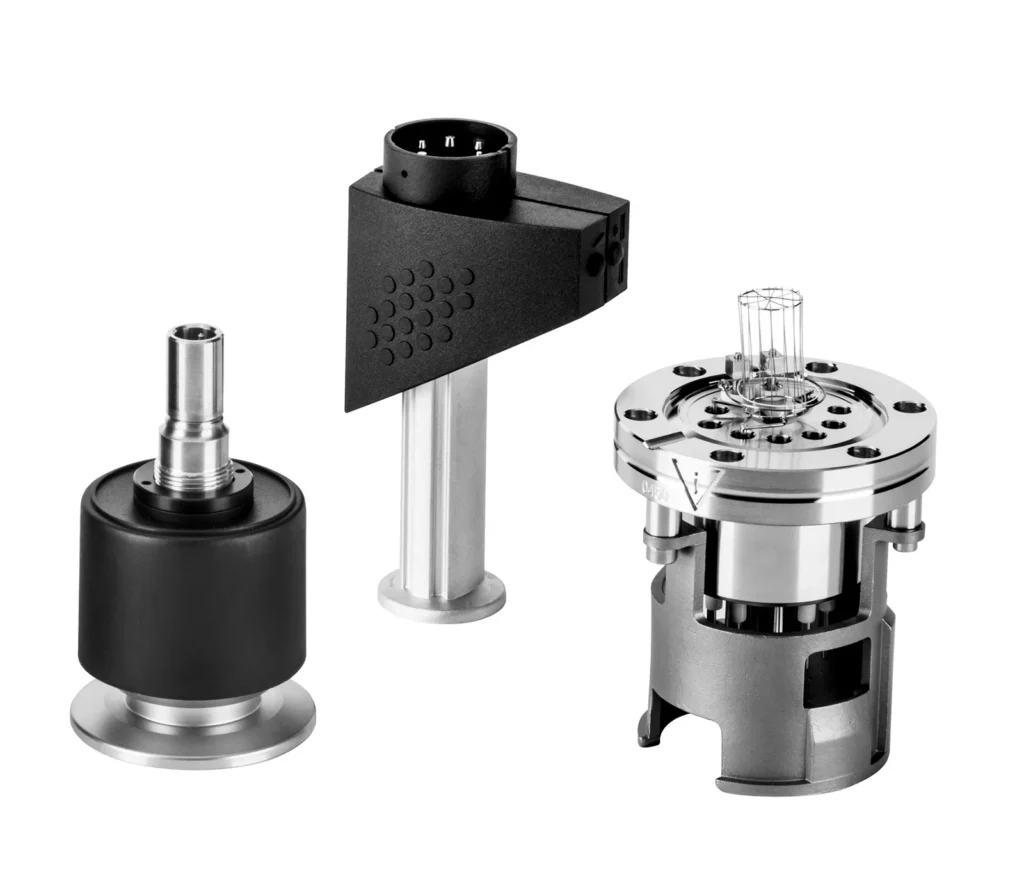

Les jauges passives Edwards sont des têtes de jauge dépourvues d’électronique embarquée : elles conviennent parfaitement aux environnements soumis à de fortes radiations ou à des températures ambiantes très élevées. Si la jauge active domine aujourd’hui le marché, il existe encore des applications de niche pour lesquelles la jauge passive est la plus performante. Il s’agit notamment de toutes les applications dans lesquelles la présence de composants électroniques à proximité de l’expérience entraînerait une défaillance de l’appareil.
L « électronique de commande est toujours nécessaire pour contrôler la jauge, mais elle peut être conservée à distance dans notre contrôleur dédié qui peut être placé jusqu » à 50 m de la jauge pour fournir un affichage « local » et une sortie de pression à votre système.
La tête attachée au système ne contient que les éléments nécessaires à la mesure physique, tous les autres éléments électroniques étant contenus dans le contrôleur. Le contrôleur et le câble doivent donc être spécifiques à la jauge souhaitée.
Solutions robustes et précises pour les environnements les plus difficiles : parfaites pour la physique des hautes énergies et les applications de R&D où les radiations endommageraient l « électronique d’une jauge active normale. Ces jauges ont fait leurs preuves depuis longtemps dans ces environnements. Ces applications nécessitant souvent des pressions de vide très élevées, nos jauges passives disposent de la plage de mesure la plus large, capable de mesurer jusqu » à 2 x 10-¹² mbar avec notre gamme IG40-EX.
